Arduino 亮度土壤濕度計(四) - 亮度計 BH1750

  第一篇已經提過這個東西的材料、功能，先複習一下成品，如下圖

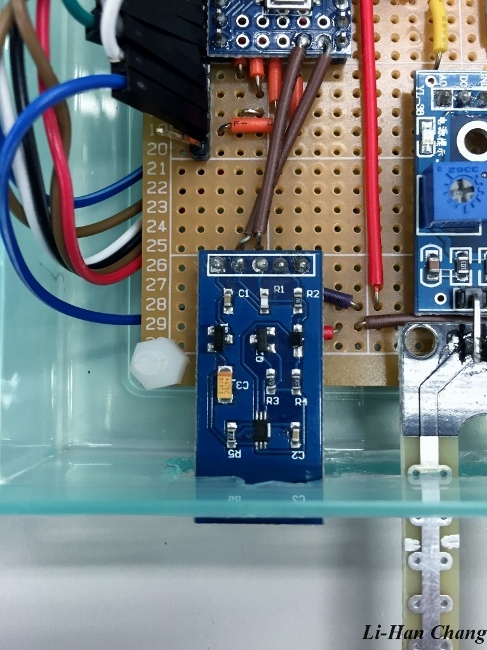

繼續介紹的是亮度感測器 BH1750，如下圖：

這光照度感測模組最大的特色，在於可以直接將測量出的光照度轉換為數位資料，其單位為流明(Lux)

可量測區間為1 - 65535 lx

另外使用 I2C 腳位，Arduino UNO 為A4(SDA)、A5(SCL)腳位，其I2C通訊腳位已經內建電壓準位轉換電路，可以直接使用5V、3.3V，其測量出的值也較為準確。

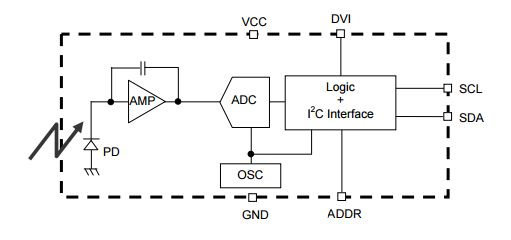

感測器電路圖：

腳位	說明	接法
VCC	Voltage	+5V
SCL	Serial data line	Arduino UNO analog pin 5
SSA	Serial clock line	Arduino UNO analog pin 4
ADDR	Slave Address is 2 types, it is determined by ADDR Terminal ADDR = ‘H’ ( ADDR ≧ 0.7VCC ) → “1011100“="5C HEX" ADDR = 'L' ( ADDR ≦ 0.3VCC ) → “0100011“="23 HEX"	GND
GND	Ground	GND

以下內容是我已經縮減過後的程式碼，如果需要完整的請 google ~

宣告

I2C 定址在 0x23 ( 因為ADDR 接地 )

--------------------------------------------------------------------

 #include <Wire.h>//亮度
 int BH1750_address = 0x23; // i2c Addresse
 byte buff[2];
 int valf=0;

--------------------------------------------------------------------

void setup() 設定

--------------------------------------------------------------------

void setup(){
  Serial.begin(9600);
  BH1750_Init(BH1750_address);
}

--------------------------------------------------------------------

void loop()

--------------------------------------------------------------------

void loop(){
  BH1750();
  Serial.println(valf);
}


--------------------------------------------------------------------

副程式

--------------------------------------------------------------------


  void BH1750(){

    if(BH1750_Read(BH1750_address)==2){

      valf=((buff[0]<<8)|buff[1])/1.2;
    }
  }
  void BH1750_Init(int address){

    Wire.beginTransmission(address);
    Wire.write(0x10); // 1 [lux] aufloesung
    Wire.endTransmission();
  }

  byte BH1750_Read(int address){

    byte i=0;
    Wire.beginTransmission(address);
    Wire.requestFrom(address, 2);
    while(Wire.available()){
      buff[i] = Wire.read();
      i++;
    }
    Wire.endTransmission();
    return i;
  }


--------------------------------------------------------------------

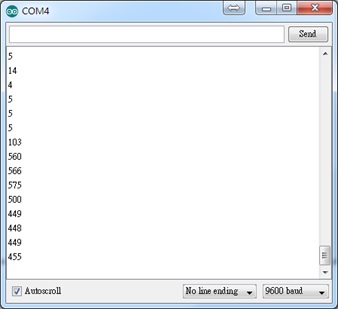

結果：

其數值結果單位為「流明」，如果在辦公室、教室日光燈，大約為 300 to 500 左右，當手指完全遮住時，會趨近於 0。
備註：1 流明/平方米 = 1 燭光/平方米。

----------------------------------------------------------------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------------------
