溫室自動控制系統 Relay 繼電器

2016.08.08

這篇要介紹的是 Relay 繼電器，如下圖：

先介紹一些基本知識，繼電器有各種規格，請注意使用條件；當作開關使用，可使用小電壓來控制大電壓，當輸入高電位訊號時為開啟，低電位訊號時為關閉

線圈額定電壓 (Coil Rating Voltage) ： 5VDC
說明：要注意線圈激磁所需的電壓，很多繼電器用的都是 12V 的，不過也有 5V 跟 24V 的繼電器。

開關額定電壓與電流 (Switch Rating Voltage and current)12A 125VAC

接下來就討論硬體部分，我自己手邊的只有兩種版本，注意規格即可

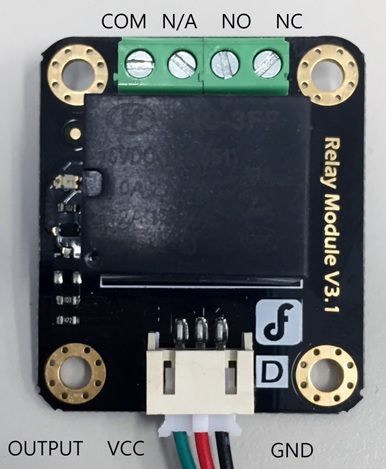

腳位說明

控制電器端

NC ：常關點，在繼電器「沒有開啟」時與COM導通。
NO ：常開點，在繼電器「開啟」時與COM導通。
COM ：為共接點。

微控制器端

VCC：正極
IN1：控制繼電器開關
GND：負極

我以接LED的方法來做說明，電器端的COM 就是給予多少電壓的接線，也就是說繼電器有兩個不同迴路，我們用微控器迴路，去控制大電壓端的迴路開關。

接法

繼電器

COM <=> +5V
NO <=> LED長腳
VCC <=> 5V
GND <=> 接地
Output <=> digital pin 7

LED

長腳 <=> 繼電器 NO
短腳 <=> GND

備註： Output = IN 繼電器不同，功能相同

程式碼

此程式碼是針對「藍色」那組常見的繼電器，因為另外一組繼電器，HIGH => On，而這組HIGH => Off

int relayPin= 8;//繼電器(Relay)
void setup(){
  Serial.begin(9600);
  pinMode(relayPin, OUTPUT);
}
void loop(){
  if (Serial.available() > 0) {
    char s= Serial.read();
    if(s > 1){
      Serial.print(s);
      Serial.print(",");
      if(s=='1'){
        digitalWrite(relayPin,LOW);
        Serial.println("Relay On");
      }
      else if (s=='2'){
        digitalWrite(relayPin,HIGH);
        Serial.println("Relay Off");
      }
    }
  }
}

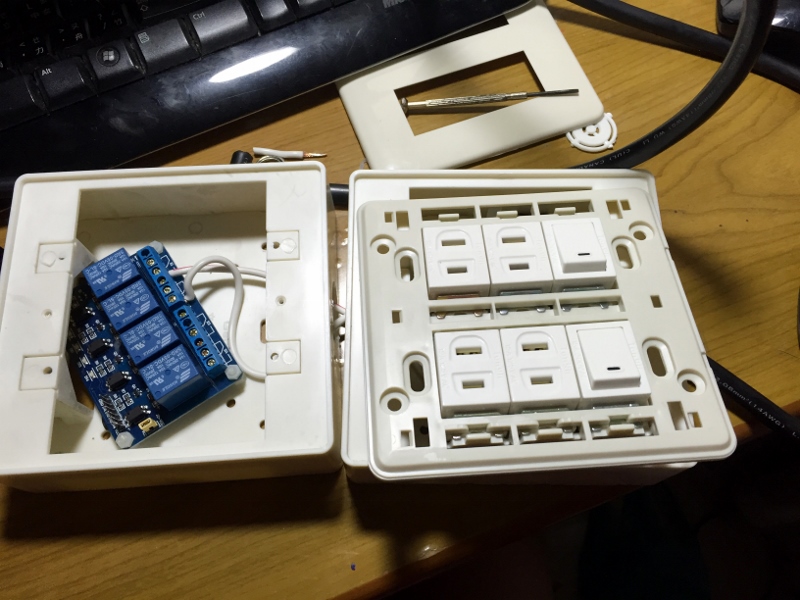

如果藍色的繼電器，代表它可以同時控兩組電器，當然I/O的使用量也會增加，像這專題所使用到的，就是四組的繼電器模組，控制4個110V插頭。

----------------------------------------------------------------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------------------
